Iluminare cu catarg înalt
Dispozitivele de catarg înalt sunt de obicei montate pe stâlpi de 40 de picioare până la 150 de picioare înălțime, în formă de octogonal, dodecagon, octadecagon și alte poligoane.
Descriere
Parametrii tehnici
01. Ce este iluminarea cu catarg înalt?
Iluminatul cu catarg înalt este un stâlp înalt cu iluminatul atașat la vârf îndreptat către sol, de obicei, dar nu întotdeauna, folosit pentru a ilumina o autostradă sau un teren de agrement. Este utilizat în locurile care necesită iluminare pe o suprafață mare.
Dispozitivele de catarg înalt sunt de obicei montate pe stâlpi de 40 de picioare până la 150 de picioare înălțime, în formă de octogonal, dodecagon, octadecagon și alte poligoane.
02. Aplicații pentru iluminarea catargului înalt
- Iluminarea cu catarg înalt oferă multe soluții pentru iluminarea într-o varietate de locuri, inclusiv:
- Drumuri și autostrăzi
- Locuri de parcare
- Stadioane sportive
- Șantiere de cale ferată
- Şantiere navale
- Depozite
- Opriri de camioane si zone de odihna
- Parcuri în aer liber și zone de recreere
- Locuri de joacă
- Facilități de depozitare
Iluminarea înaltă a catargului oferă siguranță, vizualizare clară și securitate în zone mari sau locații în care se dorește o iluminare intensă.
03. Propunere de date tehnice
SPECIFICAȚII DE CATARGI ÎNALTE
|
Material |
De obicei: Q345B/A572, Q235B/A36, Q460, ASTM573 GR65, GR50, SS400, SS490, ST52 |
||||
|
Înălţime |
15M |
20M |
25M |
30M |
40M |
|
Dimensiuni (d/d) |
120 mm/ 280 mm |
220 mm/ 460 mm |
240 mm/ 520 mm |
300 mm/ 600 mm |
300 mm/ 700 mm |
|
Grosime |
5 mm+6mm |
6 mm+8mm |
6 mm+8mm+10mm |
8 mm+8mm+10mm |
6 mm+8mm+10mm+12mm |
|
Putere LED |
400W |
600W |
700W |
800W |
1000W |
|
Culoare |
Personalizat |
||||
|
Tratarea suprafeței |
Galvanizare la cald și pulverizare electrostatică, rezistentă la rugină, performanță anticorozivă Clasa II |
||||
|
Tip de formă |
Stâlp conic, stâlp octogonal |
||||
|
Întăritor |
Cu dimensiuni mari pentru a întări stâlpul pentru a rezista vântului |
||||
|
Acoperire cu pulbere |
Thickness of powder coating>100um. |
||||
|
Rezistenta la vant |
În funcție de condițiile meteo locale, puterea generală de proiectare a rezistenței la vânt este mai mare sau egală cu 150 km/h |
||||
|
Standard de sudare |
Fără fisuri, fără sudură de scurgere, fără margini de mușcătură, sudură nivel neted fără fluctuații concavo-convexe sau orice defecte de sudare. |
||||
|
Galvanizat la cald |
Thickness of hot-galvanized>80um. |
||||
|
Dispozitiv de ridicare |
Urcarea pe scara sau electrica |
||||
|
Șuruburi de ancorare |
Opțional |
||||
|
Material |
Aluminiu, SS304 este disponibil |
||||
|
Pasivare |
Disponibil |
||||

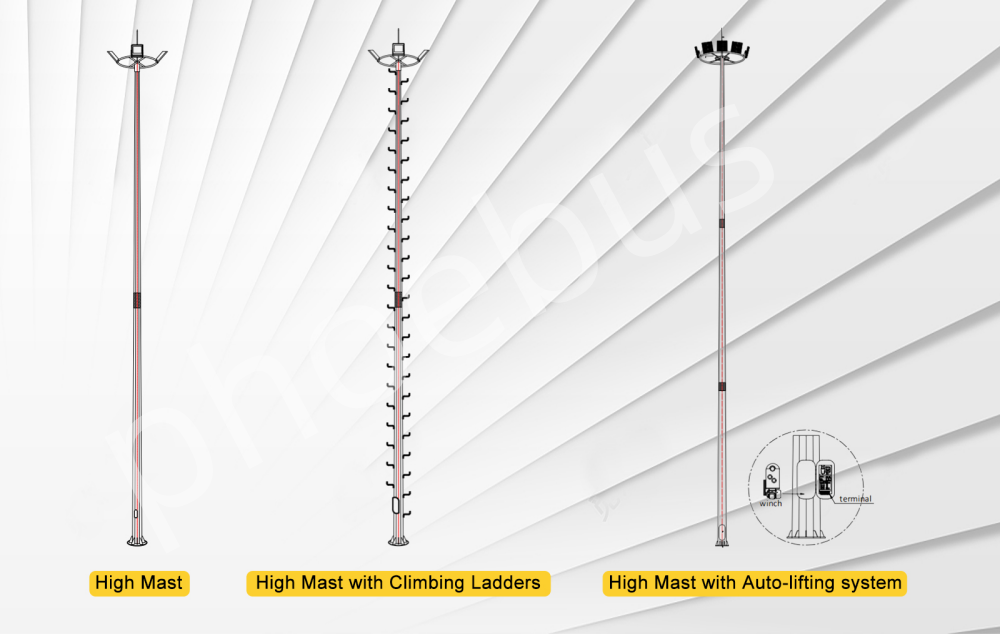

04. Tip catarge înalt
Iluminat exterior Phoebus Lumini cu catarg înalt cu scară de urcat, sistem de ridicare automată și platformă de întreținere opțională.
05. Diverse paranteze personalizate
06. Detalii cușcă
Îngropat adânc în baza de beton, Consolidează suportul pentru stâlpii de iluminat.
Rezistența la vânt atinge peste 150 km/h.
07. Procesul de producție
08. Lumină de inundație recomandată
|
Material |
Aluminiu turnat sub presiune |
|
Cip LED |
Branduri celebre importate |
|
Driver LED |
Branduri celebre importate |
|
Eficiență luminoasă a luminii |
120lm/w~150lm/w |
|
Eficiență luminoasă LED |
>90% |
|
Uniformitate |
>0.8 |
|
Temperatura de culoare |
3000K~6500K |
|
Indicele de redare a culorilor |
Ra>80 |
|
Tensiune de intrare |
AC 90~305V, 50~60hz/DC12V/DC24V |
|
Eficiență energetică |
>90% |
|
Factorul de putere |
>0.95 |
|
Mediul de lucru |
-60~+70ºC |
|
Viața de muncă |
>80000 ore |
|
Evaluare IP |
IP65 |
|
Unghiul lentilei |
20 grade 60 grade 90 grade |
|
Certificate |
CCC, CE, IEC, RoHS, ISO9001, ISO14001, ISO18001, ISO45001 |

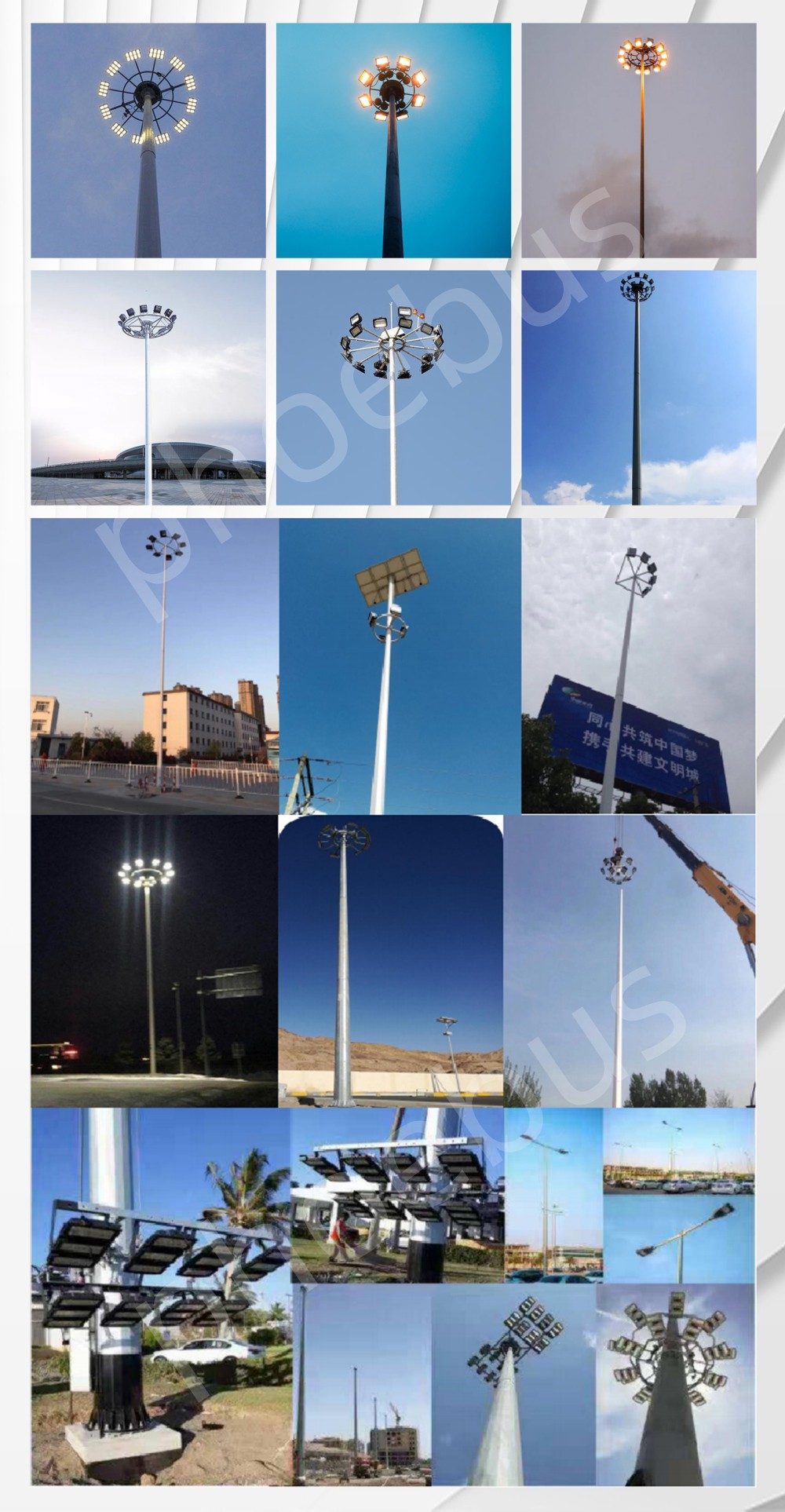

09. Cazuri de proiect
10. Certificatele noastre
Tag-uri populare: iluminat cu catarg înalt, China, furnizori, producători, fabrică, personalizat, en-gros, de vânzare
